深圳市華聯歐國際貿易有限公司主要從事歐美自動化工控產品設備一體化配件銷售的專業性公司，公司可以根據客戶的需求訂制各種配件，并提供準確量身定做的服務。以下是我們為您提供的有關美國MAGNETROL雷達液位計ECLIPSE®700型（MAGNETROL雷達液位計工作原理）的產品信息，歡迎各位客戶來詢！

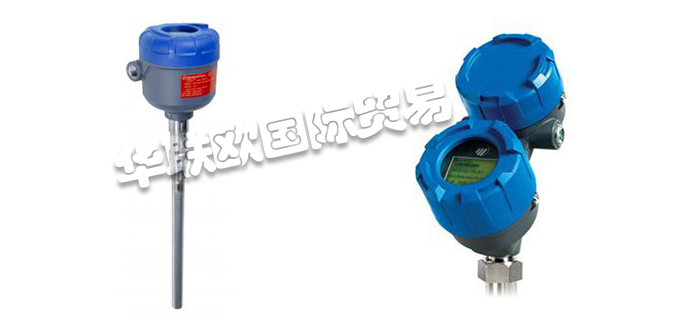

Eclipse®700導波雷達發射機
Eclipse®700型發射器是一款回路供電的24 VDC液位發射器，基于經過驗證和認可的導波雷達(GWR)技術。這款領先的液位變送器包含許多重大的工程成就，其設計提供的測量性能遠遠超過許多傳統技術。

該單一發射器可用于多種應用，從極輕的碳氫化合物到水基介質。
一款通用700型變送器可與多種不同的探頭類型一起使用和互換，并提供增強的可靠性，因為它經過認證可用于關鍵的SIL 2/3硬件安全回路。
ECLIPSE Model 700支持FDT/DTM和增強型DD(EDDL)標準，允許查看有價值的配置和診斷信息，例如PACTware™、AMS設備管理器和各種HART®現場手操器等工具中的回波曲線。
?
美國MAGNETROL雷達液位計ECLIPSE®700型導波雷達技術
微功率脈沖雷達結合了時域反射計、等效時間采樣和現代低功率電路。這種技術的綜合創造了高速導波雷達發射器。電磁脈沖通過波導傳播，波導聚焦能量，系統效率比非接觸式雷達高很多倍。

美國MAGNETROL雷達液位計ECLIPSE®700型特征
①用于液位、界面、體積或流量的多變量、兩線制、24 VDC回路供電變送器。
②液位測量不受介質特性變化的影響。
③無需移動水平儀進行校準。
④具有溢出功能的hlo-trade.com探頭可實現一直到過程密封的“真實液位”測量，無需特殊算法。
⑤4鍵鍵盤和圖形LCD顯示屏可以方便地查看配置參數和回波曲線。
⑥主動診斷不僅可以提出問題所在，還可以提供故障排除提示。

美國MAGNETROL雷達液位計ECLIPSE®700型選項
①九種常見的容積輸出罐形狀。
②30點定制捆扎臺，適用于不常見形狀的儲罐。
③兩個標準水槽和四個不同尺寸的標準堰用于流量測量。
④非標準通道的通用流量方程。
⑤探頭設計溫度高達+200°C/431 bar(+400°F/6250 psi)。
⑥低溫應用低至-196°C(-320°F)。
⑦SIL認證允許在SIL 2/3回路中使用。
⑧沒有活動部件。

美國MAGNETROL雷達液位計ECLIPSE®700型導波雷達探頭
選擇合適的導波雷達(GWR)探頭是應用過程中最重要的決定。探頭配置確定了基本的性能特征。同軸和單元件（桿或電纜）是當今使用的兩種基本配置，每種配置都有特定的優點和缺點。

單晶GWR探頭的作用與同軸設計截然不同。能量脈沖在中心桿和安裝螺母或法蘭之間產生；當脈沖參考罐頂部的地面時，脈沖沿著桿傳播。脈沖“發射”的效率與容器頂部周圍存在多少金屬表面直接相關。
通過將一根桿放置在韁繩或室內，可以顯著改善信號傳輸。

美國MAGNETROL雷達液位計ECLIPSE®700型工作原理
ECLIPSE導波雷達基于TDR（時域反射計）技術。TDR利用沿波導（探頭）傳輸的電磁能脈沖。當脈沖到達介電常數高于其傳播的空氣(εr=1)的表面時，一部分脈沖會被反射。然后通過高速計時電路測量脈沖的傳輸時間，該電路提供液（或固體）液位的精確測量。反射的幅度取決于產品的介電常數。介電常數越高，反射越大。
如果需要分離蒸氣和液體，則將分離罐或分離罐、閃蒸罐或壓縮機吸入罐集成到工藝單元中。分離容器接收閃蒸液體混合物，隨后液體通過重力分離并隨著蒸氣從頂部排出而落至底部。

通常，位于分離室下方的收集罐通過重力流收集液體，并利用液位控制來回收液體。該控制器還保持蒸汽屏障，同時以相同的累積速率排出收集的液體。在某些分離器中，例如閃蒸罐，液位必須保持在極窄的范圍內，以實現非常嚴格的控制。

鄭重聲明：內容來源于網絡收集整理，不一定正確，僅作參考;本站僅僅是為了更好地宣傳推廣歐美工控備件等產品信息，方便用戶了解這些歐美工業備品備件，我司非以上品牌的官方授權代理，品牌、商標所有權、型號解釋權都歸原廠商所有。如有問題，請聯系我們。
